所屬分類：
羅茨泵
-
品牌：
魯茨沃克
-
產品概述：
魯茨沃克（LUWKER）1926年創立于德國老工業重鎮魯爾區，這里誕生了全球第一套用于煤炭開采的復合真空系統。1966年總部遷至曼海姆，近百年來為全球工業領域用戶提供完善的真空設備及真空應用解決方案。

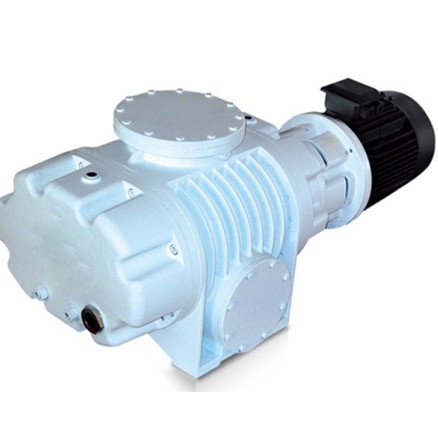

LQB Series 德國品質 持續技術創新
依托德國魯茨沃克80多年來持續創新的真空泵技術研發和高端設備制造經驗，
LQB Series羅茨真空泵具有性能穩定，品質可靠，高效節能，易于操作，極低
耗材等特點。
結構原理
羅茨真空泵又稱機械增壓泵，是一種旋轉式容積真空泵。羅茨真空泵的結構示意如圖1－1 所示，在泵殼1 內有兩個8 字型轉子2，平行地安裝在一對軸上，由一對傳動比為1 的同步齒輪帶動作等速反向旋轉，轉子與轉子、轉子與泵殼之間均保持一定的間隙而互不接觸，因而運轉時的摩擦損失很小，摩擦消耗功率極小，且可以實現高轉速運轉。

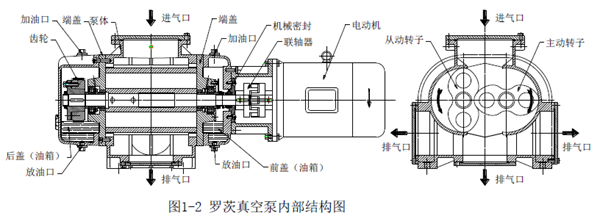

羅茨真空泵內部結構參考圖1-2，泵的二個轉子被支承在泵殼二側端蓋上的滾動軸承中，依靠一對可調節的同步齒輪使二個轉子在高速旋轉時始終保持著一定的相互位置，而轉子與端蓋之間的端面間隙是靠固定端（靠近電機一側）的特殊結構來保證的，使泵在工作時因受熱而只能向齒輪箱一端膨漲。
二側端蓋內的四組聚四氟乙烯活塞環密封裝置可防止兩側油箱內的潤滑油進入泵腔內，出軸處的平衡式機械密封可防止大氣漏入泵腔內。 泵的冷卻方式通常為風冷，如果泵用于高壓力范圍工作，推薦選配水冷結構的泵。 電動機的動力通過聯軸器傳給主動軸，再經過同步齒輪由主動軸驅動從動軸旋轉。LQB S系列羅茨真空泵均為臥式結構，泵采用聯軸器與電機直聯。但特殊要求的泵可采用三角帶傳動結構。
主要特點
- 轉速高、容積效率高、溫升低、振動小。
- 結構簡單、可靠性好，操作、維護方便。
- 轉子被鎖緊，無軸向串動現象、故障率更低。
- 采用高精度傳動齒輪和精密滾動軸承，確保噪聲低、運轉平穩。
- 泵體內是無油的，安裝軸承及齒輪的油室和泵體又是分離的，所以轉子的運轉是無接觸和完全干式的。特別的是我們的羅茨真空泵可以選用機械密封、 骨架密封、 活塞環迷宮密封等多種結構型式來完全地密封隔離泵腔和油室。這一特點的優勢是：抽送介質不受潤滑油或密封劑污染，不需要復雜輔助配件（如排氣過濾器、分離器等），羅茨泵在相對較低的壓力下工作時不會暴露在與前級真空泵相同濃度的腐蝕性介質下而非常可靠，齒輪箱內潤滑油也不受被抽介質影響造成乳化而縮短軸承、齒輪的使用壽命。
- 可與水環泵、油旋片泵、往復泵、干式螺桿泵等前級泵配套，滿足各類工藝要求。
應用范圍
羅茨真空泵的優點是在較低入口壓力時仍具有較大抽氣速率，但普通羅茨真空泵一般情況下是不能單獨使用，必須與前級真空泵配套使用。當前級真空泵將系統壓力抽到羅茨真空泵允許啟動壓力后，才可啟動羅茨真空泵。
根據不同的工作壓力和工藝條件，羅茨真空泵的前級真空泵可采用水環泵、油旋片泵、往復泵、干式螺桿泵等。配置不同類別的前級真空泵后羅茨真空泵所能達到的極限壓力有所不同。
羅茨真空泵主要應用（可廣泛應用）于需要大抽速和粗、中真空（103 ~10-2Pa）的任何真空系統中，例如：真空鍍膜、 真空悍接爐、真空熱處理爐、大型空間模擬試驗、微電子及集成電路、燈管及燈泡制造、激光器制造、真空包裝、集中抽氣系統、各類化工處理真空脫汽、真空脫水、真空冷凍干燥、真空蒸餾等。
-
-
